- 초음파는 통상적으로 인간의 가청주파수(∼20㎑)보다 높은 영역의 음파를 말하며,공업용으로는 수중소너, 탐상기,
- 두께측정기 등의 각종 센서용으로 혹은 강한 Power가 요구되는 가공기 및 세척기에 응용되고 있음
- 초음파 진동자는 외부에서 전계를 인가하면 그 변화에 따라 진동을 일으키는 압전 세라믹스의 역압전효과를 이용하여
- 특정 주파수 대역을 갖는 초음파의 발생이 가능하도록 만든 장치임
- 기존 Screen 의 눈막힘 현상으로인해 완전한 Separating이 되지 않을 때 눈막힘 현상을 제거하여 용량을 증대시킵니다.

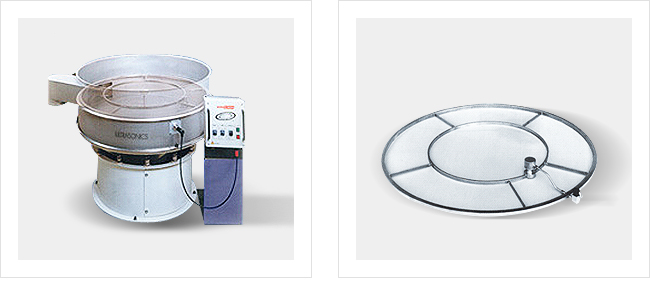

- Ultrasonic Sieving M/C은 기존 Screen에 장착하여 초음파(Micron진폭, 36KHZ Frequency)로 Screen표면을
- 2차 진동하여 효율을 높힙니다. - 초미립powder, 순수물질, 초경분말, 고밀도 분체 선별 및 여과
- 주로 100 μm 이하의 선별을 요하는 원료 - 상하좌우 진동의 3차원적인 효과를 적용하여 선별효과가 높다.
- Micro 파장이 screen의 끝까지 전달되므로 효과가 좋다.
- Screen에 지체하는 시간이 짧으므로 고밀도 분체에 효과적이다.
- 현재까지 가장 효과적인 선별기로 알려짐
- 수명이 반영구적이다.(MOTOR의 수명이 다할 때까지 사용가능)
- 다단으로 되어있어 다종선별에 유용하게 쓰인다.
- 2종, 3종선별은 물론 5종까지 다종류의 선별이 가능하다.
- 배출구 위치를 자유롭게 조정할 수 있다.
- 각 단이 자유롭게 분리된다.
- 망교환이 가능하고 쉽다.
- 완전 방진구조이므로 고분체에도 유용하다.
- 초음파에 의해 망의 막힘이 없다.
- WHEEL를 부착하면 자유롭게 이동할 수 있다.
- 작은 공간활용에 적합하다.
- 주문제작이 가능하다.
- 20~600 micro particle까지 적용되며, 100 micro particle에 가장 효율적이다.
- 일정한 파장이 screen에 전달되어 따로 cleaning 장치가 필요치않다.
- 볼과 같은 것을 넣을 필요가 없기 때문에 음식물이나 의약품같은 것에 유용하다.

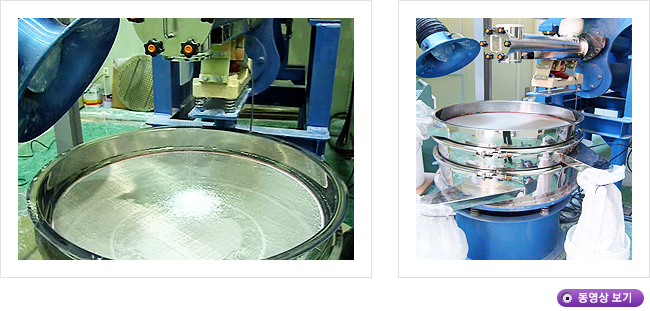

- Micro 파장이 screen의 끝까지 전달되므로 효과가 좋다. - Ultrasonic Screen은 초음파에의해 떨리는 망과 진동모타의 진동에 의한 회전이송과 선별원리를 이용한 것이다.
- 일정한 frequency의 작은 energy가 주어지면 선별기는 계속해서 진동할 것이다. 게다가 초음파의 작용으로 선별효과는
- 극대화 된다.
- Spring의 작용에의해 energy의 대부분은 순간적 저장과 방출로 나타나고, 선별기에 일정한 진동을 유지하도록 한다.
- 이러한 Vibration에의한 떨림은 powder 서로간의 부착성이나 MESH와의 부착성을 없애주므로 powder는 자연히
- 아래로 떨어지거나 mesh보다 큰 powder는 배출구를 통해 나오게 된다.
